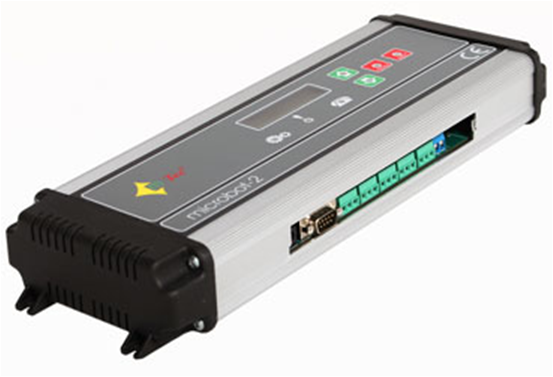

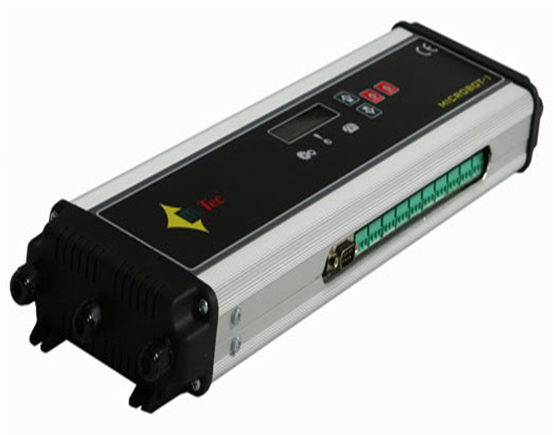

Σύστηματα καταγραφής Microbot-1 / -2

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Τα συστήματα καταγραφής & εποπτείας Microbot είναι αυτόνομα συστήματα συλλογής δεδομένων. Καταγράφουν στην εσωτερική τους μνήμη μεγέθη όπως θερμοκρασία, υγρασία, συγκέντρωση αερίων κτλ με την χρήση του κατάλληλου αισθητήρα. Έχουν την δυνατότητα να ενημερώνουν μέσω σταθερού τηλεφώνου σε περίπτωση απόκλισης των μετρούμενων μεγεθών. Όλες οι λειτουργίες καταγραφής και ειδοποίησης των συστημάτων υλοποιούνται από την κεντρική μονάδα MICROBOT αυτόνομα και ανεξάρτητα από την κατάσταση του Η/Υ στον οποίον συνδέονται.

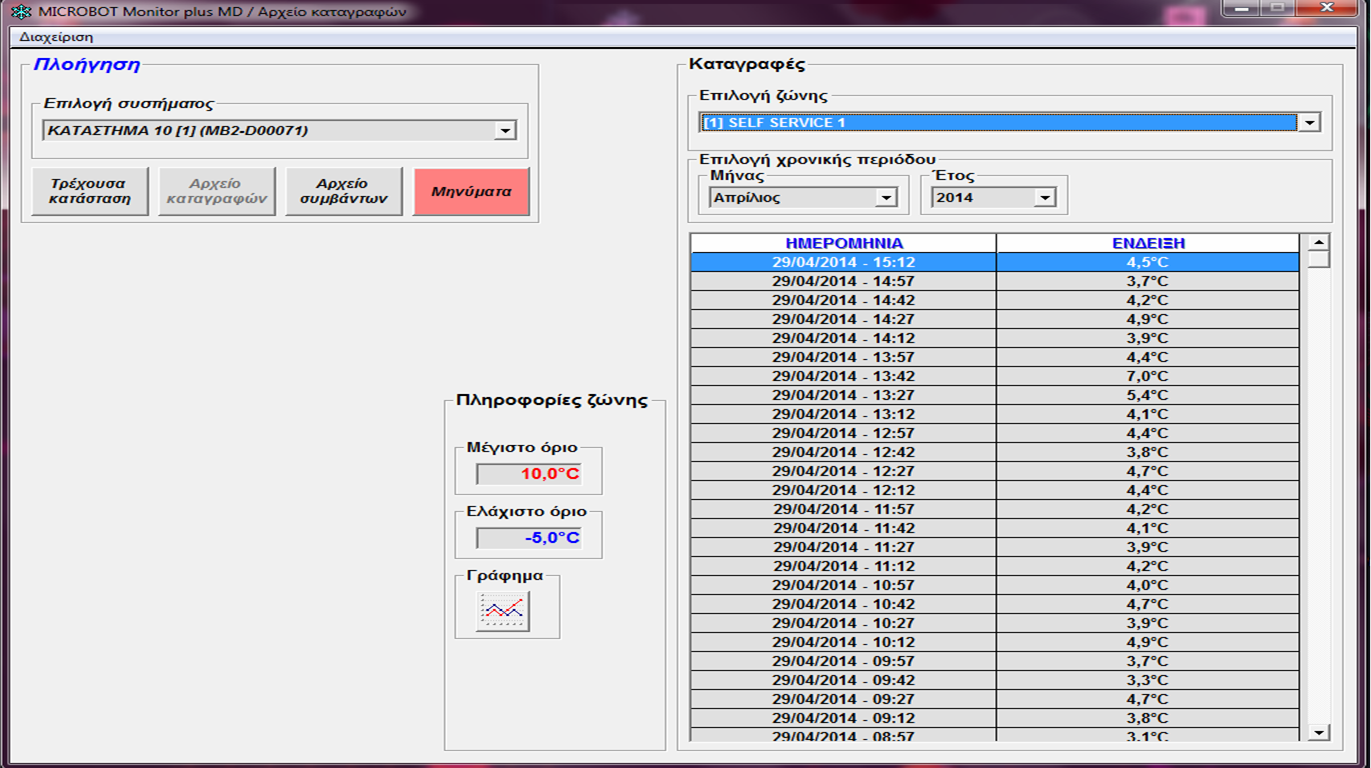

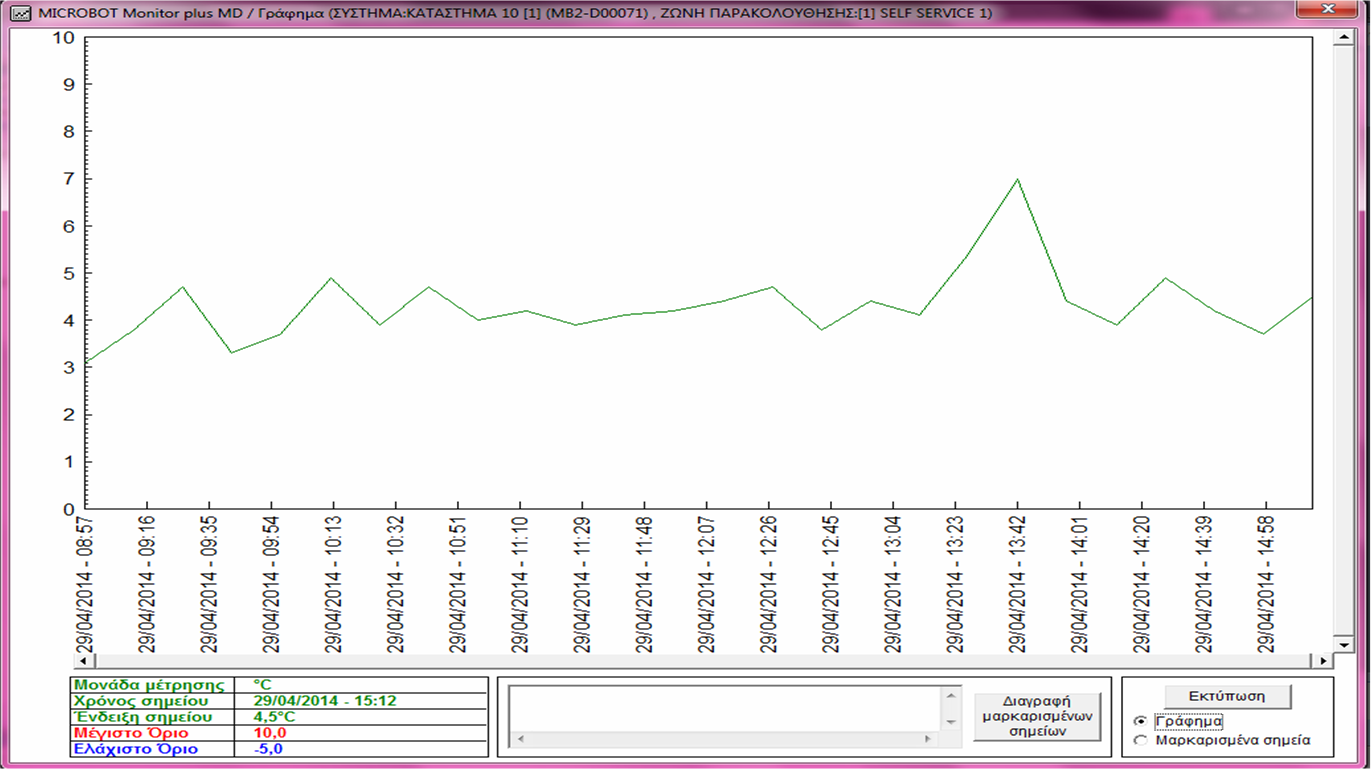

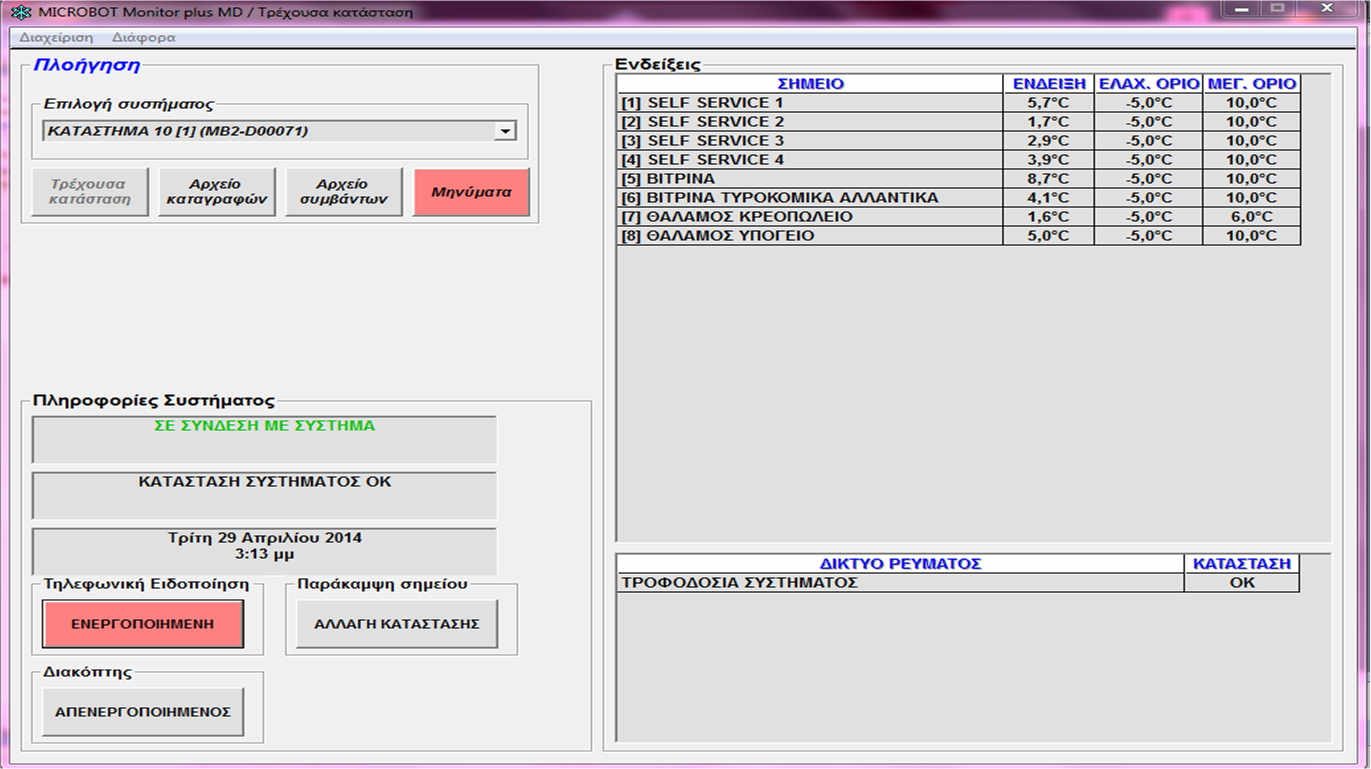

Συνοδεύονται από κατάλληλο λογισμικό για την σύνδεσή τους σε Η/Υ. Μέσω του λογισμικού ο χρήστης μπορεί να παρακολουθεί την τρέχουσα κατάσταση των συστημάτων, το αρχείο καταγραφών και συμβάντων με μορφή λίστας ή γραφήματος . Μπορεί να εξάγει τα δεδομένα σε αρχείο excel καθώς και να τα εκτυπώνει.

Διαθέτουν ενσωματωμένη τηλεφωνική ειδοποίηση και ενημερώνουν τον χρήστη με χρήση ανθρώπινης φωνής και μέσω σταθερής γραμμής τηλεφώνου για οποιαδήποτε απόκλιση των μετρούμενων μεγεθών.

ΔΥΝΑΤΟΤΗΤΕΣ

• Αναλυτική τηλεφωνική ενημέρωση με ανθρώπινη φωνή στα Ελληνικά.
• Εύχρηστο μενού στα Ελληνικά.
• Το σύστημα μπορεί να λειτουργεί αυτόνομα χωρίς τη χρήση ηλεκτρονικού υπολογιστή.
• Η εσωτερική του μνήμη έχει δυνατότητα 41208 καταγραφών ξεχωριστά για κάθε σημείο παρακολούθησης, δηλαδή 14 μήνες αρχείο με ρυθμό καταγραφής ανά 15 λεπτά. Η πρόσβαση στο αρχείο καταγραφών γίνεται μέσω της ενσωματωμένης οθόνης που διαθέτει το σύστημα, είτε εκτυπώνοντας απευθείας σε εκτυπωτή ταινίας, είτε μέσω Η/Υ. Όταν οι καταγραφές ξεπεράσουν σε πλήθος τον παραπάνω αριθμό, αυτόματα οι παλαιότερες καλύπτονται από τις νέες. Τα περιεχόμενα της μνήμης καταγραφών παραμένουν άθικτα για 100 χρόνια χωρίς τροφοδοσία του συστήματος. Ο ρυθμός καταγραφής είναι ρυθμιζόμενος από 1 λεπτό έως 24 ώρες ξεχωριστά για κάθε σημείο παρακολούθησης.
• Εσωτερική μνήμη αποθήκευσης 768 συμβάντων.
• Ρυθμιζόμενο μέγιστο και ελάχιστο όριο αισθητηρίου.
• Ρυθμιζόμενη απόκλιση αισθητηρίου.
• Ρυθμιζόμενη υστέρηση αισθητηρίου.
• Πρόληψη για την αυτόματη απόψυξη των θαλάμων, ώστε να μην θεωρείται ως βλάβη στο σύστημα ψύξης.
• Αυτόματη ενεργοποίηση / απενεργοποίηση τηλεφωνικής ειδοποίησης βάση εβδομαδιαίου προγράμματος λειτουργίας των εγκαταστάσεων.
• Αυτόματη διάγνωση βλάβης συστήματος.
• Διαθέτει εσωτερική μπαταρία η οποία του δίνει δυνατότητα πλήρης λειτουργίας έως και 14 ώρες σε περίπτωση διακοπής ρεύματος. Η μπαταρία φορτίζεται αυτόματα από το σύστημα όταν επανέλθει το ρεύμα.
• Δυνατότητα απομακρυσμένης παρακολούθησης μέσω ηλεκτρονικού υπολογιστή.
• Δυνατότητα σύνδεσης σε δίκτυο Ethernet.
• Δυνατότητα σύνδεσης σε δίκτυο GSM.
• Αναβαθμιζόμενο μέσω της ενσωματωμένης θύρας RS-232 με χρήση Η/Υ.

ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

• Kατασκευασμένο σύμφωνα με τις απαιτήσεις που ορίζει το νέο Ευρωπαϊκό πρότυπο ΕΝ12830.

• Kατασκευασμένο σύμφωνα με τις απαιτήσεις που ορίζονται από τις παρακάτω οδηγίες (CE):
          • 89/336/ΕΚ: Οδηγία ηλεκτρομαγνητικής συμβατότητας (EMC)
          • 73/23/ΕΚ: Οδηγία χαμηλής τάσης (LVD)
          • 99/5/ΕΚ: Οδηγία τηλεπικοινωνιακού και τερματικού εξοπλισμού

• 10 / 4 (Microbot-1 / -2) αναλογικές είσοδοι (16-bit) αισθητηρίων τύπου «MB1-TSx» και επαφής καθώς και 10 / 4 (Microbot-1 / -2) αναλογικές είσοδοι (16-bit) αισθητηρίων τύπου «MB1-TSx», 4-20mA / 12V / 2-wire και επαφής, με ψηφιακά φίλτρα απόρριψης θορύβων (απόρριψη 50Hz ±1Hz = -100dB).

• Περιοχή μετρούμενων αναλογικών μεγεθών: ±819.2
• Μέγιστο σφάλμα μέτρησης: ±0.2%.
• Ευκρίνεια μετρούμενης θερμοκρασίας: 16 bit.
• Τάση λειτουργίας: 12V DC σταθεροποιημένη. Μέγιστη κατανάλωση ρεύματος 0,8 A (9.6 Watt), συνήθης 0,35 A (4.2 Watt).
• Θερμοκρασία λειτουργίας συστήματος (περιβάλλοντος): -5°C έως +50°C.
• Θερμοκρασία αποθήκευσης και μεταφοράς συστήματος (περιβάλλοντος): -20°C έως +60°C.
• Διαστάσεις Microbot-1: 420mm (μήκος) x 124mm (πλάτος) x 40mm (βάθος).
• Διαστάσεις Microbot-2: 300mm (μήκος) x 124mm (πλάτος) x 40mm (βάθος).

• Υλικά κατασκευής: Ανοδιωμένο αλουμίνιο με πλαστικά πλευρικά καπάκια. Τα πλευρικά καπάκια διαθέτουν υποδοχές στήριξης σε τοίχο καθώς και στυπιοθλίπτες για την είσοδο των καλωδίων στο σύστημα.

• Φωτιζόμενη οθόνη υγρών κρυστάλλων 2x16 με Ελληνικούς χαρακτήρες.

• Φωτιζόμενο πληκτρολόγιο 4 πλήκτρων με αντοχή 10.000.000 πατήματα. Τα πλήκτρα καλύπτονται από μεμβράνη ενώ ταυτόχρονα είναι στεγανά κατά IP-67, γεγονός που τα καθιστά ανεπηρέαστα από σκόνη και ελεύθερα από συντήρηση.

• 3 ενδεικτικές λυχνίες μέσω των οποίων το σύστημα ενημερώνει για την κατάσταση των αναλογικών μεγεθών, του δικτύου ρεύματος, καθώς και τη λειτουργία τηλεφωνικής ειδοποίησης.

• Εσωτερικό ρολόι πραγματικού χρόνου με αυτόματη προσαρμογή στις θερινές / χειμερινές αλλαγές της ώρας.
• Εσωτερική μνήμη καταγραφών 16 Μbit.
• 3 / 1 (Microbot-1 / -2) είσοδοι 230/380V AC για παρακολούθηση τάσεων δικτύου ρεύματος.
• 2 έξοδοι (ρελέ 230V / 1A).

• Ενσωματωμένο κύκλωμα για σύνδεση σε γραμμή τηλεφώνου. Αντικεραυνική προστασία καθώς και προστασία από διασταύρωση της τηλεφωνικής γραμμής με γραμμή δικτύου ρεύματος.

• Σειριακή θύρα επικοινωνίας τύπου RS-232 (DB-9 male), για σύνδεση απ΄ ευθείας σε θερμικό ή κρουστικό εκτυπωτή ταινίας καθώς και για σύνδεση με ηλεκτρονικό υπολογιστή.

• Εσωτερική επαναφορτιζόμενη μπαταρία τύπου SLA 6V 1.4AH.
• Αναβαθμιζόμενο firmware.
