ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

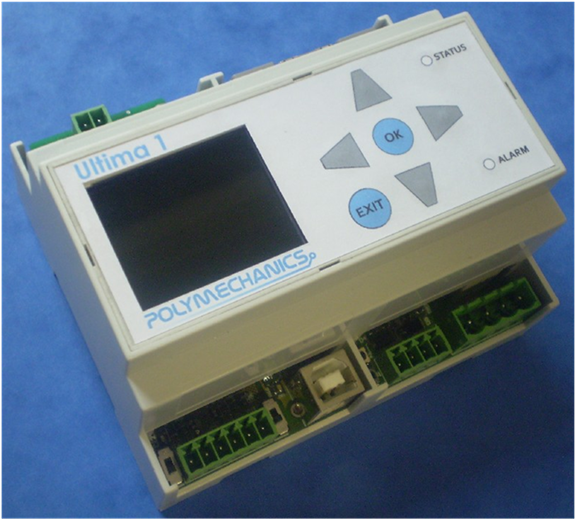

Το ULTIMA-1 είναι ένα σύστημα παρακολούθησης, καταγραφής, τηλεειδοποίησης και ελέγχου. Μπορεί να δεχτεί οποιοδήποτε αναλογικό και ψηφιακό μέγεθος με απ’ ευθείας σύνδεση αισθητηρίου ή μέσω συσκευών και συστημάτων που υποστηρίζουν το πρωτόκολλο Modbus. Το σύστημα διαβάζει, καταγράφει και παρακολουθεί τα δεδομένα, δημιουργώντας συμβάντα και παραδίδοντας μηνύματα συναγερμών όπου απαιτείται.Η κεντρική μονάδα διαθέτει 2 αναλογικές εισόδους, 2 ψηφιακές εισόδους και 2 εξόδους ρελέ. Το πλήθος εισόδων/εξόδων είναι επεκτάσιμο με χρήση εξωτερικών μονάδων επέκτασης με μέγιστο πλήθος 60 αναλογικών εισόδων, 60 ψηφιακών εισόδων και 60 εξόδων (επιπλέον των εισόδων/εξόδων της κεντρικής μονάδος και με οποιοδήποτε πιθανό συνδυασμό).

Στις αναλογικές εισόδους της κεντρικής μονάδος μπορούν να συνδεθούν οι παρακάτω τύποι αισθητηρίων και μεταδοτών:
• RTD PT100 (2/3 wire)
• RTD PT1000 (2/3 wire)
• Thermocouple J, K, T, N, S
• 4-20mA

Στις ψηφιακές εισόδους της κεντρικής μονάδος μπορούν να συνδεθούν:
• Τάση DC (ψηφιακή πληροφορία)
• Γεννήτρια παλμών
• Γεννήτρια συχνοτήτων

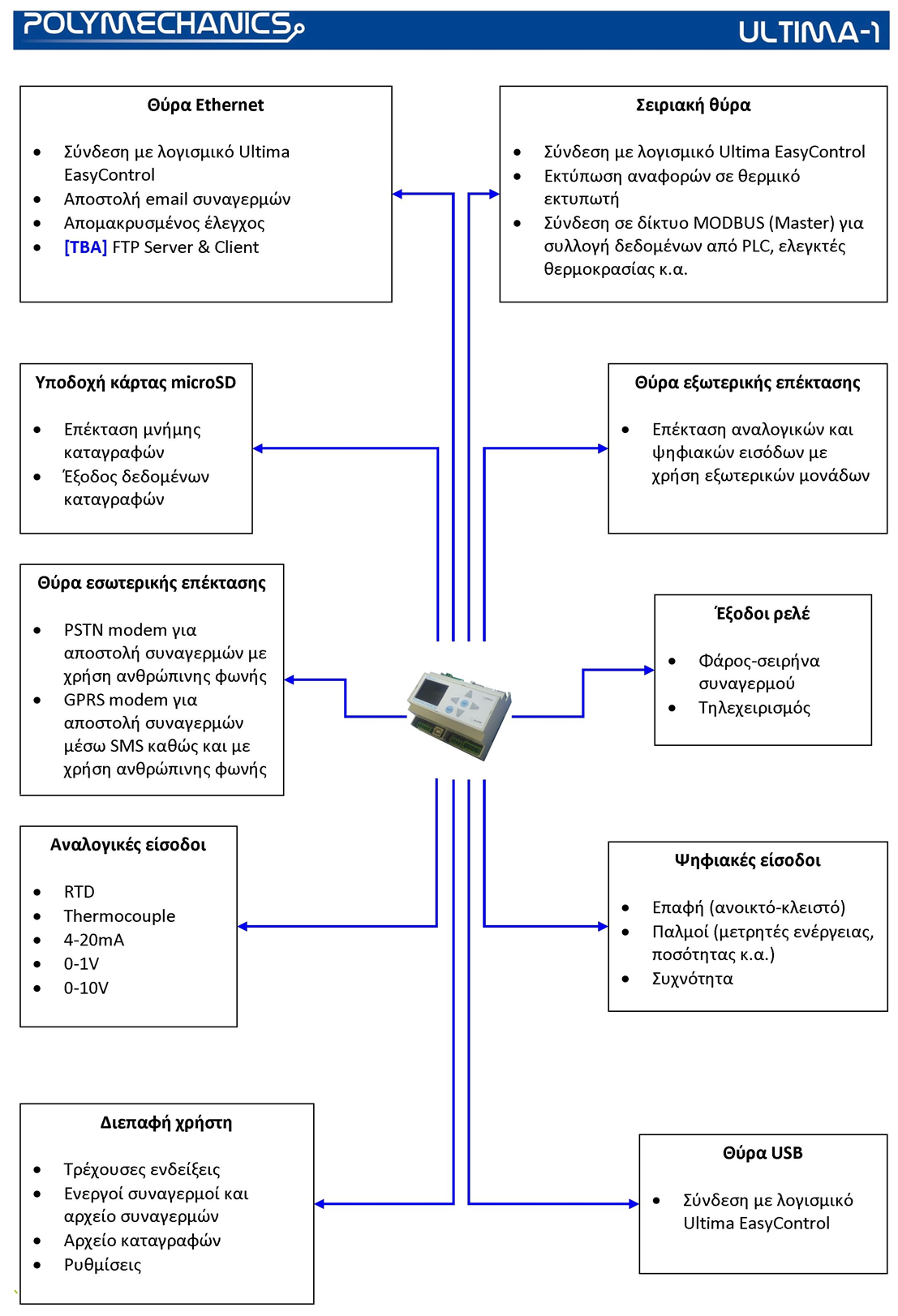

Λειτουργίες της κεντρικής μονάδος ULTIMA-1:
• Παρακολούθηση και καταγραφή δεδομένων, εντοπισμός και καταγραφή συναγερμών.
• Διαχείριση συναγερμών βάση παραμέτρων του συστήματος με οπτικοακουστικές ενδείξεις, ενεργοποίηση εξόδων, αποστολή email, τηλεφωνική κλήση φωνής (μοντέλο ULTIMA-1B).
• Σύνδεση με λογισμικό παρακολούθησης και διαχείρισης για Η/Υ μέσω της θύρας USB, θύρας RS232, Intranet / Internet (θύρα Ethernet), GPRS (μοντέλο ULTIMA-1C).
• Εκτύπωση αρχείου καταγραφών (λίστα/γράφημα) και συμβάντων σε θερμικό εκτυπωτή.

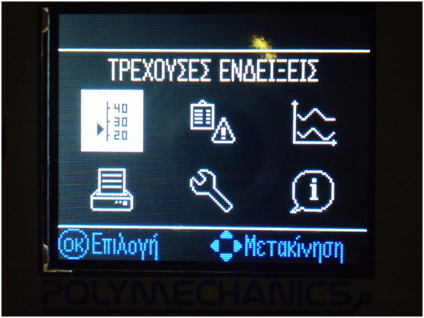

• Διεπαφή χρήστη (οθόνη γραφικών και πληκτρολόγιο):

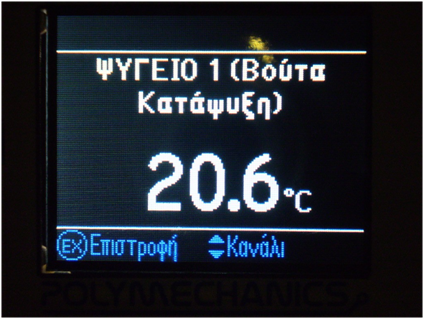

             • Τρέχουσες ενδείξεις.

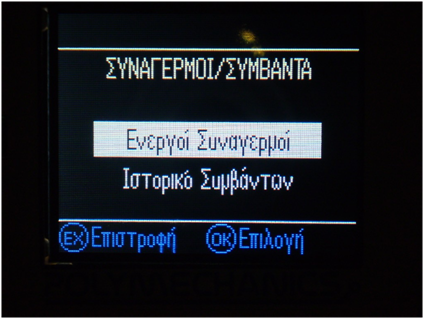

             • Ενεργοί συναγερμοί και ιστορικό συμβάντων.

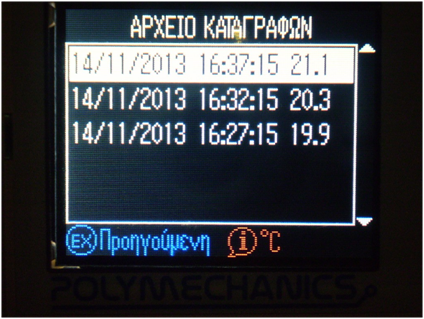

             • Αρχείο καταγραφών (λίστα/γράφημα).
             • Παραμετροποίηση συστήματος.

Ultima-1



ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ


Τα συστήματα καταγραφής και εποπτείας Ultima είναι μια γενιά αξιόπιστων καταγραφικών συστημάτων με πολλαπλές δυνατότητες. Είναι ειδικά σχεδιασμένα ώστε να μετρούν και να καταγράφουν μεγέθη όπως:

Θερμοκρασία (απ' ευθείας σύνδεση αισθητηρίου).
Ποσότητα (με χρήση αισθητηρίων μέτρησης ροής).
Στάθμη, υγρασία, συγκέντρωση αερίων, ταχύτητα ανέμου, ηλιοφάνεια κ.α.
• Οποιοδήποτε άλλο αναλογικό μέγεθος (με έξοδο αισθητηρίου 4-20mA).
Κατάσταση δικτύου ρεύματος.
Κατάσταση ανοικτό / κλειστό.

Τα καταγραφικά Ultima στη βασική τους έκδοση διαθέτουν 2 αναλογικές, 2 ψηφιακές εισόδους και 2 εξόδους. Συνδέονται με αισθητήρια PT-100, PT-1000 (2 ή 3 αγωγών) , Θερμοζεύγη J,K,T,N,S, 4-20mA. Έχουν δυνατότητα επέκτασης μέχρι και 50 εισόδους ανάλογα με τις ανάγκες που προκύπτουν. Διαθέτουν εσωτερική μνήμη 12MB για την αποθήκευση των καταγραφών και ενσωματωμένη οθόνη & πληκτρολόγιο. Επιπλέον διαθέτουν:

Τηλεειδοποίηση (όπου απαιτείται) μέσω δικτύου σταθερής ή κινητής τηλεφωνίας.
• 2 Εξόδους ρελέ με δυνατότητα τηλεχειρισμού.
• Εσωτερική επαναφορτιζόμενη μπαταρία LiPo.
• Θύρα USB.
• Θύρα RS232/RS485.
• Θύρα Ethernet.
• Υποστήριξη πρωτόκολλου ModBus.
• Υποστηριζόμενες γλώσσες λειτουργίας: Ελληνικά, Αγγλικά.
• Εξελιγμένο λογισμικό για παρακολούθηση μέσω Η/Y.

Επιπλέον χαρακτηριστικά:
• Συμβατό με το πρότυπο ΕΝ12830 που αφορά τη καταγραφή θερμοκρασίας σε κατεψυγμένα και συντηρούμενα τρόφιμα.
• Καταγραφή συμβάντων υπέρβασης ορίων αναλογικών και ψηφιακών μεγεθών.
• Εβδομαδιαίο πρόγραμμα ενεργοποίησης / απενεργοποίησης λειτουργίας τηλεειδοποίησης ξεχωριστά για κάθε κανάλι.
• Συνοδεύεται από λογισμικό Η/Υ για τη σύνδεση του συστήματος σε Η/Υ.
• Δυνατότητα παρακολούθησης και εκτύπωσης αρχείου καταγραφών και αρχείου συμβάντων.
• Δυνατότητα επέκτασης των αναλογικών και ψηφιακών εισόδων του συστήματος με χρήση εξωτερικών μονάδων επέκτασης, έως και 50 κανάλια (ψηφιακά ή αναλογικά).
• Δυνατότητα προσθήκης εσωτερικής μονάδος τηλεειδοποίησης (δίκτυο σταθερής ή κινητής τηλεφωνίας).

Τηλεειδοποίηση:
Τα ULTIMA συνδέονται σε δίκτυο σταθερής ή κινητής τηλεφωνίας. Σε περίπτωση απόκλισης των μετρούμενων μεγεθών η τηλεειδοποίηση πραγματοποιείται με:
Κλήση με χρήση ανθρώπινης φωνής.
• Αποστολή sms.
• Αποστολή email.

Συνδεσιμότητα:
Τα καταγραφικά Ultima είναι σχεδιασμένα ώστε να λειτουργούν αυτόνομα. Διαθέτουν έγχρωμη οθόνη TFT 1.7’’ και 6 πλήκτρα χειρισμού. Μπορούν όμως όπου απαιτείται να συνδεθούν:
• Με Η/Υ μέσω θύρας USB ή RS232.
• Με δίκτυο Ethernet για απομακρυσμένο έλεγχο μέσω Η/Υ, συσκευών tablet & smart phone.
• Απευθείας με εκτυπωτή ταινίας.
• Σε δίκτυο RS485 με πρωτόκολλο ModBus.

Διαχείριση συστήματος ψύξης:
Τα Ultima έχουν τη δυνατότητα να λειτουργήσουν ως συστήματα διαχείρισης ενός θαλάμου συντήρησης ή κατάψυξης με τις εξής δυνατότητες:
Θερμοστάτης θαλάμου με λειτουργία απόψυξης.
Έλεγχος πίεσης συστήματος για έγκαιρη αναγγελία βλάβης.
Καταγραφή θερμοκρασίας- υγρασίας.

Επιπλέον υπάρχει δυνατότητα δημιουργίας δικτύου μεταξύ της μονάδας Ultima και ενός πλήθους ελεγκτών θερμοκρασίας για την παρακολούθηση και τον κεντρικό έλεγχο της εγκατάστασης.

Υποστήριξη πρωτόκολλου ModBus:
Αντιστοίχηση καναλιών του συστήματος σε αναλογικά και ψηφιακά δεδομένα συστημάτων βιομηχανικών αυτοματισμών όπως πχ PLC
• ModBus RTU/ASCII Master.
• ModBus TCP Server (διασύνδεση με OPC Server).

ΣΥΝΔΙΑΣΜΟΣ Ultima-1 & DAIKIN Zeas!!!


Η ΤΡΙΚ - ΤΡΑΚ συνδύασε το σύστημα καταγραφής Ultima-1 με την συμπυκνωτική μονάδα DAIKIN Zeas ώστε να παρέχει ένα πλήρες σύστημα καταγραφής για τις εφαρμογές επαγγελματικής ψύξης. Η λύση, που παρουσιάζεται στις παρακάτω εικόνες, καταφέρνει όχι μόνο να εποπτεύει τις θερμοκρασίες στα εκάστοτε σημεία συντήρησης/καταψυξής, αλλά και τις παραμέτρους του συστήματος DAIKIN Zeas.

Ultima & Zeas
Ultima & Zeas Ultima & Zeas Ultima & Zeas Ultima & Zeas
